S009
D1：表示轴心直径 76.5mm±0.05mm。
D2：表示缠绕产品外径 2500m 直径 170±5mm。
D4: 表示片式产品外径 500m 直径 205±5mm
W1：表示缠绕面宽度 49.5mm。
D2：表示缠绕产品外径 2500m 直径 170±5mm。
D4: 表示片式产品外径 500m 直径 205±5mm
W1：表示缠绕面宽度 49.5mm。

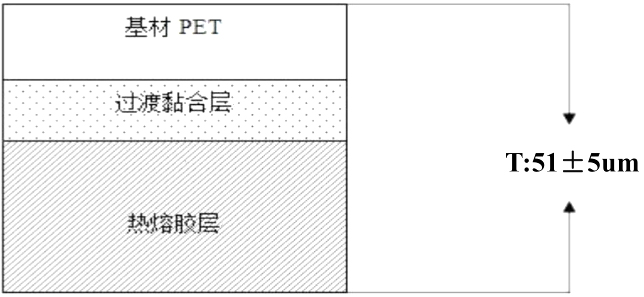

一、材质结构图
二、片式 平面、截面图

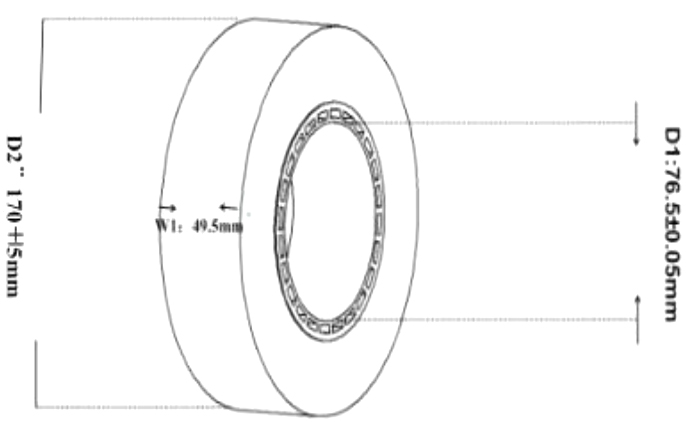

三、缠绕式平面图
图片说明：
D1：表示轴心直径 76.5mm±0.05mm。
D2：表示缠绕产品外径 2500m 直径 170±5mm。
D4: 表示片式产品外径 500m 直径 205±5mm
W1：表示缠绕面宽度 49.5mm。
外观尺寸
| 外观 | 雾状 |
| 轴心颜色 | 玫红 |
| 常规宽度 | 5.3-13.3±0.1mm |
| 常规长度 | 480/500＋1m |
| 缠绕长度 | 2500＋1m |
| 厚 度 | 51±5μm |
| 除基本尺寸外，可依客户要求作特殊调整 | |
材质物性
| 材质 | PET/PE/胶 |
| 断裂伸长率 | 68% |
| 抗张强度 | 65N/mm² |
| 雾度 | 75% |
| 透光率 | 65% |
封合参数
| 封合温度 | 160-200℃ |
| 封合压力 | 1.5-3.5kg |
| 进带速度 | 30-50mm/s |
| 适合载带 | PS/ABS/PET/PC |
| 根据封合机、载带、操作人员及拉力要求不同作调整 | |
产品特性
S009 上盖带，对于 PS/ABS/PET/PC 等多项材质之载带具稳定之热封性及优异之耐老化性能，可提供电子元件良好之包装、保护、运送及表面着装等特性。
包装方式
| 规 格（mm） | 5.3 | 5.4 | 5.5 | 9.3 | 9.4 | 9.5 | 13.3 |
| 小箱数量（R） | 25 | 25 | 25 | 15 | 15 | 15 | 14 |
| 大箱数量（R） | 100 | 100 | 100 | 60 | 60 | 60 | 56 |
| 以上为片式包装方式，每卷长度 480 /500 米，每大箱含四小箱。 | |||||||
| 备注：缠绕产品每卷长度 2500m，所有规格每大箱 16R，每大箱含四小箱，每小箱是 4R | |||||||
储存条件
1、温度及湿度：保管及使用场所湿浊环境必须控制在 30O°C/70% RH 以下
2、必须避免日光的直射
3、必须防止挤、震动、不能在油污易贴附场所存放、使用。
特别提醒
1、剥离力不能满足贵司要求时，可以调整温度、压力和走带速度。
2、以上参数为我司测试值，仅供参考。
